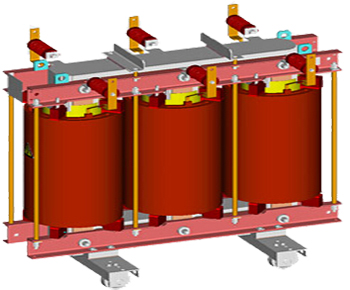

EET-DH*高壓濾波電抗器
產品簡介
高壓串聯電抗器適用于6-35KV電力系統中，是無功補償及諧波治理的主要配套設備，它與并聯電容器組成LC回路，以抑制電網電壓波形畸變，抑制流過電容器的諧波分量和限制電容器組合閘涌流。
EET鐵芯電抗器線圈采用優質特種硅鋼片及線圈經過環氧澆注、真空浸漬、恒溫爐中固化制造而成，具有很高的動、熱穩定性，絕緣強度好，可靠性高，成本低，漏磁少，局方低，體積小，是可靠的干式產品。
技術參數
額定電壓： 6~35KV
制造方式： 三相、鐵芯、帶氣隙
電抗率： 6%、12%（其它也可提供）
設計參數： Uh1=106%，Uh3=0.5%，Uh5=Uh7=5%
溫度等級： T40/B
參數精度： -3%~+3%
防護等級： IP00，室內安裝
冷卻方式： 空氣自冷
絕緣等級： H級
線性度： 1.8 In
過電流： 1.8 In
6kV 三相鐵芯電抗器主要規格表
電抗率6%的高壓濾波電抗器
| 電抗器容量 | 配套電容器組容量 | 型號 | 系統電壓 |
| 6 | 100kvar | EET-DH6-H3-100-6KV | 6 |
| 9 | 150kvar | EET-DH6-H3-150-6KV | 6 |
| 12 | 200kvar | EET-DH6-H3-200-6KV | 6 |
| 15 | 250kvar | EET-DH6-H3-250-6KV | 6 |
| 18 | 300kvar | EET-DH6-H3-300-6KV | 6 |
| 24 | 400kvar | EET-DH6-H3-400-6KV | 6 |
| 30 | 500kvar | EET-DH6-H3-500-6KV | 6 |
| 36 | 600kvar | EET-DH6-H3-600-6KV | 6 |
| 45 | 750kvar | EET-DH6-H3-750-6KV | 6 |
| 54 | 900kvar | EET-DH6-H3-900-6KV | 6 |
| 60 | 1000kvar | EET-DH6-H3-1000-6KV | 6 |
| 72 | 1200kvar | EET-DH6-H3-1200-6KV | 6 |
| 90 | 1500kvar | EET-DH6-H3-1500-6KV | 6 |
| 108 | 1800kvar | EET-DH6-H3-1800-6KV | 6 |
10kV三相鐵芯電抗器主要規格表
電抗率6%的高壓濾波電抗器
| 電抗器容量 | 配套電容器組容量 | 型號 | 系統電壓 |
| 6 | 100kvar | EET-DH6-H3-100-10KV | 10 |
| 9 | 150kvar | EET-DH6-H3-150-10KV | 10 |
| 12 | 200kvar | EET-DH6-H3-200-10KV | 10 |
| 15 | 250kvar | EET-DH6-H3-250-10KV | 10 |
| 18 | 300kvar | EET-DH6-H3-300-10KV | 10 |
| 24 | 400kvar | EET-DH6-H3-400-10KV | 10 |
| 30 | 500kvar | EET-DH6-H3-500-10KV | 10 |
| 36 | 600kvar | EET-DH6-H3-600-10KV | 10 |
| 45 | 750kvar | EET-DH6-H3-750-10KV | 10 |
| 54 | 900kvar | EET-DH6-H3-900-10KV | 10 |
| 60 | 1000kvar | EET-DH6-H3-1000-10KV | 10 |
| 72 | 1200kvar | EET-DH6-H3-1200-10KV | 10 |
| 90 | 1500kvar | EET-DH6-H3-1500-10KV | 10 |
| 108 | 1800kvar | EET-DH6-H3-1800-10KV | 10 |
尺寸變化恕不通知，以實際交貨產品為準；如需更詳細技術資料，請致電EET.
