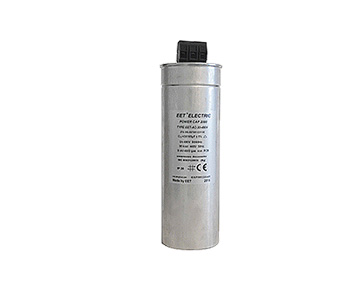

EET-AC 低壓電力電容器
產品簡介
EET-AC電容器采用MKP（自愈式金屬化聚丙烯薄膜）技術，具有良好的自愈性功能，采用氮?dú)獯鎮鹘y(tǒng)的油及樹脂等電介質，以干式技術實現對電容器體積小型化的要求；通過長時間的真空干燥技術來確保電容器的工作穩定性。便攜的裝配方式和良好的散熱性能在改善諧波危害和校正功率因數的同時，確保節約安裝空間。
主要應用
用于低壓無功補償裝置，給電網系統提供無功補償、提高功率因數、降低線路及變壓器損耗、起到電壓支撐作用。
用于諧波濾波裝置，即可進行補償無功，同時還能吸收大量的諧波，凈化電網。
技術參數
額定電壓： 230～690V，50/60Hz
過電流： 2.0In
浪涌電流： 300In
電容容差： ±5%
電介質： 優質聚丙烯薄膜
灌注材料： 惰性絕緣材料氣體，氮?dú)猓∟2）
介質損耗： ≤0.1W/kvar
產品特性： 干式技術，過壓分離器，自愈合
放電時間： 帶放電電阻，50s放電到50V以下
外形結構： 圓柱形鋁制金屬外殼，底部設有螺栓
冷卻方式： 自然冷卻或強迫冷卻
安裝裝置： 任意位置，底部螺栓接地
相對濕度： 可達95%
海拔： 可達海拔2000米,可定制
防護等級： IP20，室內裝配(與封蓋一起裝配，滿足IP54)
使用壽命： 大于150，000h
產品結構特點
■ 小型化: 圓柱形設計，體積小。通過新的技術和工藝使得電容器體積小、重量輕，因?yàn)閮?nèi)部灌入氣體，不易泄露，故電容器可立放或橫放，便于安裝。
充氣式電容器: 電容器內部充入絕緣氣體氮?dú)猓∟2），因?yàn)榈獨饷芏雀髿鈮合嘟陨聿粫?huì)產生壓力，運行可靠；電容器內部充入氣體會減少電容器的介質損耗，運行時電容器本身不會發熱，提高了運行的可靠性。
■ MKP技術: 內部分割成三個MKP繞組，它的載流金屬層（電極）經氣化沉淀于膜的一側，電極由濺射在卷繞單元前面的金屬層來連接，高真空下的金屬鍍膜（主要成分為鋅、鋁）以及附加連接點和截面鍍膜的邊緣加強技術，為抑制大電流和確保電容穩定性發揮了重要作用，具有很強的自愈性。
厚邊和特殊薄膜切割技術（波紋和平滑切割的優化組合）可產生有效表面用于金屬噴涂或接合處理（繞組設計），這意味著電容器具有高浪涌電流抑制能力，此外由于繞組薄膜邊緣收縮效應引起的邊緣接觸問題也得以充分解決。
■ 防爆: 電容器內部灌注絕緣氣體代替液體、環氧、石蠟等介質，因而不會產生由于注油或漏油引起的火災風險，對生態環境起到相關作用和保障。同時，電容器具有過壓分離保護裝置確保電容器防爆。
EET-AC電容器帶有過壓力膨脹熔斷器。如果故障點反復自愈，導致內部壓力上升并達到一定，膨脹式熔斷器即動作，鋁制圓筒頂蓋會輕微鼓起，熔斷器在設計的斷裂處被拉斷。膨脹式熔斷器可以將電容器從電力系統中斷開。
■ 自愈式技術: 一旦發生電壓擊穿，金屬導體層會產生高熱，從而使擊穿點周?chē)慕饘賹?dǎo)體迅速蒸發逸散，這些逸散的金屬導體在幾微秒內被移動并且在擊穿點中心壓力的作用下被吹出擊穿區，這樣一個絕緣區域就形成了。在擊穿發生過程及發生之后，電容器仍能正常工作，由自愈合引起的電容器的損失少于100pF，而這種損失程度只有通過精密的測量?jī)x器才能校驗。
■ 150,000小時的工作壽命: 通過采用高真空技術和長時間干燥除濕過程后，電容器被灌入絕緣氣體。待殼內充滿保護氣體加以密封處理后，再進行嚴格的氣體防漏測試。這一復雜過程避免了電極的氧化和局部放電（電暈放電），確保了電容器具有很好的電容穩定性和長時間使用壽命。
EET-AC電容器主要規格型號表
280V 50HZ(單相電容器)
250V 50HZ(三相電容器)
480V 50HZ(三相電容器)
525V 50HZ(三相電容器)
800V 50HZ(三相電容器)
尺寸變化恕不通知，以實際交貨產品為準；如需更詳細技術資料，請致電EET.
