EET-ACT系列動態濾波補償組件
產品簡介

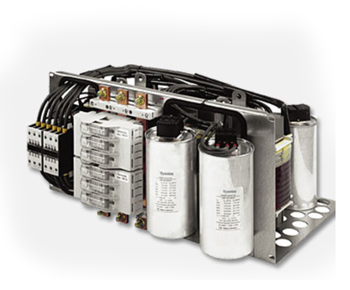

ACT系列動態濾波補償單元由低壓電力電容器和濾波電抗器、晶閘管投切開關裝置組成，適合于沖擊性負荷及經常波動性負荷的場所，具有提高配電系統的功率因數，穩定系統電壓，降低 能耗等作用。
產品特點
·投切速度快，投切時間在一個周波20ms以內
·過零投切，解決電容器的涌流問題
·合理的電容器和電抗器配置，可同時達到補償無功和濾除部分諧波的目的
·采用H級絕緣的濾波電抗器，功耗低，可靠性高
EET-ACT系列動態濾波補償組件主要型號表
電抗率7%，電容器Un=480V
| 補償容量 | 級數xkvar | 型號 | 電抗率 | 配置組成 | 系統電壓 |
| 50 | 2x25 | EET-ACT7-50/3 | 7% | 12.5kvarX2+25kvarX1 | 400 |
| 75 | 3x25 | EET-ACT7-75/4 | 7% | 12.5kvarX2+25kvarX2 | 400 |
| 100 | 4x25 | EET-ACT7-100/3 | 7% | 25kvarX2+50kvarX1 | 400 |
| 125 | 5x25 | EET-ACT7-125/3 | 7% | 25kvarX1+50kvarX2 | 400 |
| 150 | 6x25 | EET-ACT7-150/4 | 7% | 25kvarX2+50kvarX2 | 400 |
| 175 | 7x25 | EET-ACT7-175/4 | 7% | 25kvarX1+50kvarX3 | 400 |
| 200 | 8x25 | EET-ACT7-200/5 | 7% | 25kvarX2+50kvarX3 | 400 |
| 225 | 9x25 | EET-ACT7-225/5 | 7% | 25kvarX1+50kvarX4 | 400 |
| 250 | 10x25 | EET-ACT7-250/6 | 7% | 25kvarX2+50kvarX4 | 400 |
| 275 | 11x25 | EET-ACT7-275/6 | 7% | 25kvarX1+50kvarX5 | 400 |
| 300 | 12x25 | EET-ACT7-300/7 | 7% | 25kvarX2+50kvarX5 | 400 |
| 325 | 13x25 | EET-ACT7-325/7 | 7% | 25kvarX1+50kvarX6 | 400 |
| 350 | 14x25 | EET-ACT7-350/8 | 7% | 25kvarX2+50kvarX6 | 400 |
電抗率14%，電容器Un=525V
| 補償容量 | 級數xkvar | 型號 | 電抗率 | 配置組成 | 系統電壓 |
| 50 | 2x25 | EET-ACT14-50/3 | 14% | 12.5kvarX2+25kvarX1 | 400 |
| 75 | 3x25 | EET-ACT14-75/4 | 14% | 12.5kvarX2+25kvarX2 | 400 |
| 100 | 4x25 | EET-ACT14-100/3 | 14% | 25kvarX2+50kvarX1 | 400 |
| 125 | 5x25 | EET-ACT14-125/3 | 14% | 25kvarX1+50kvarX2 | 400 |
| 150 | 6x25 | EET-ACT14-150/4 | 14% | 25kvarX2+50kvarX2 | 400 |
| 175 | 7x25 | EET-ACT14-175/4 | 14% | 25kvarX1+50kvarX3 | 400 |
| 200 | 8x25 | EET-ACT14-200/5 | 14% | 25kvarX2+50kvarX3 | 400 |
| 225 | 9x25 | EET-ACT14-225/5 | 14% | 25kvarX1+50kvarX4 | 400 |
| 250 | 10x25 | EET-ACT14-250/6 | 14% | 25kvarX2+50kvarX4 | 400 |
| 275 | 11x25 | EET-ACT14-275/6 | 14% | 25kvarX1+50kvarX5 | 400 |
| 300 | 12x25 | EET-ACT14-300/7 | 14% | 25kvarX2+50kvarX5 | 400 |
| 325 | 13x25 | EET-ACT14-325/7 | 14% | 25kvarX1+50kvarX6 | 400 |
| 350 | 14x25 | EET-ACT14-350/8 | 14% | 25kvarX2+50kvarX6 | 400 |
如需更詳細技術資料，請致電EET.
