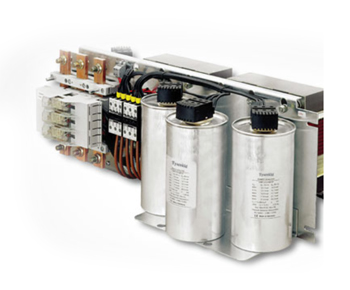

EET-ACS系列靜態濾波補償組件
產品簡介
ACS系列濾波補償單元，由EET電力電容器和濾波電抗器組成，為諧波污染配電系統的無功補償和濾波設計。
主要特點
·EET單元額定電壓為440V，在400V配電系統運行穩定可靠
·采用增強型設計的EET濾波電容器，耐壓等級高
·采用高額定電壓的低壓電力電容器：7%ACS系列補償濾波組件采用480V電容器，14%ACS系列補償濾波組件采用525V電容器，在400V配電系統運行穩定可靠
·采用H級絕緣的濾波電抗器，功耗低，可靠性高
EET-ACS系列靜態濾波補償組件主要型號表
電抗率7%，電容器Un=480V
| 補償容量 | 級數xkvar | 型號 | 電抗率 | 配置組成 | 系統電壓 |
| 50 | 2x25 | EET-ACS7-50/3 | 7% | 12.5kvarX2+25kvarX1 | 400 |
| 75 | 3x25 | EET-ACS7-75/4 | 7% | 12.5kvarX2+25kvarX2 | 400 |
| 100 | 4x25 | EET-ACS7-100/3 | 7% | 25kvarX2+50kvarX1 | 400 |
| 125 | 5x25 | EET-ACS7-125/3 | 7% | 25kvarX1+50kvarX2 | 400 |
| 150 | 6x25 | EET-ACS7-150/4 | 7% | 25kvarX2+50kvarX2 | 400 |
| 175 | 7x25 | EET-ACS7-175/4 | 7% | 25kvarX1+50kvarX3 | 400 |
| 200 | 8x25 | EET-ACS7-200/5 | 7% | 25kvarX2+50kvarX3 | 400 |
| 225 | 9x25 | EET-ACS7-225/5 | 7% | 25kvarX1+50kvarX4 | 400 |
| 250 | 10x25 | EET-ACS7-250/6 | 7% | 25kvarX2+50kvarX4 | 400 |
| 275 | 11x25 | EET-ACS7-275/6 | 7% | 25kvarX1+50kvarX5 | 400 |
| 300 | 12x25 | EET-ACS7-300/7 | 7% | 25kvarX2+50kvarX5 | 400 |
| 325 | 13x25 | EET-ACS7-325/7 | 7% | 25kvarX1+50kvarX6 | 400 |
| 350 | 14x25 | EET-ACS7-350/8 | 7% | 25kvarX2+50kvarX6 | 400 |
電抗率14%，電容器Un=525V
| 補償容量 | 級數xkvar | 型號 | 電抗率 | 配置組成 | 系統電壓 |
| 50 | 2x25 | EET-ACS14-50/3 | 14% | 12.5kvarX2+25kvarX1 | 400 |
| 75 | 3x25 | EET-ACS14-75/4 | 14% | 12.5kvarX2+25kvarX2 | 400 |
| 100 | 4x25 | EET-ACS14-100/3 | 14% | 25kvarX2+50kvarX1 | 400 |
| 125 | 5x25 | EET-ACS14-125/3 | 14% | 25kvarX1+50kvarX2 | 400 |
| 150 | 6x25 | EET-ACS14-150/4 | 14% | 25kvarX2+50kvarX2 | 400 |
| 175 | 7x25 | EET-ACS14-175/4 | 14% | 25kvarX1+50kvarX3 | 400 |
| 200 | 8x25 | EET-ACS14-200/5 | 14% | 25kvarX2+50kvarX3 | 400 |
| 225 | 9x25 | EET-ACS14-225/5 | 14% | 25kvarX1+50kvarX4 | 400 |
| 250 | 10x25 | EET-ACS14-250/6 | 14% | 25kvarX2+50kvarX4 | 400 |
| 275 | 11x25 | EET-ACS14-275/6 | 14% | 25kvarX1+50kvarX5 | 400 |
| 300 | 12x25 | EET-ACS14-300/7 | 14% | 25kvarX2+50kvarX5 | 400 |
| 325 | 13x25 | EET-ACS14-325/7 | 14% | 25kvarX1+50kvarX6 | 400 |
| 350 | 14x25 | EET-ACS14-350/8 | 14% | 25kvarX2+50kvarX6 | 400 |
如需更詳細技術資料，請致電EET.
